Фланец стальной 200 плоский РУ 16 ст.20

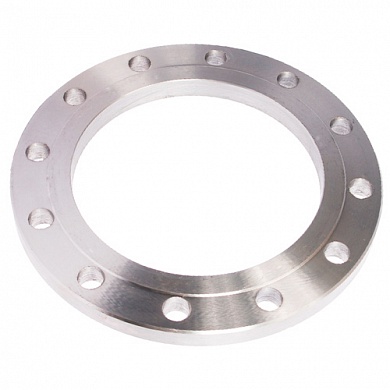

Фланец плоский выглядит как диск или кольцо с центральным проходом для свободного передвижения транспортируемой среды, вокруг которого равномерно размещены отверстия для крепежа. Фланец плоский крепится к трубопроводу посредством сварки. Для этого трубу заводят во фланец на 2/3 его глубины и приваривают с помощью внутреннего и наружного шва.
Зону стыка фланцев уплотняют прокладками из резины, фторопласта, паронита. Но могут использоваться уплотнители и из других эластичных материалов.
Характеристики
Количество в упаковке 100
Вес 10,1
Объем 0,00661
Рабочая среда вода, пар
Номинальный диаметр (DN) 200
Номинальное давление (PN) 16
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь
Межосевой диаметр, мм 295
Диаметр выступа, мм 268
Высота выступа, мм 3
Единица измерения шт
Соответствие ГОСТ ГОСТ 12820-80 исп. 1/ГОСТ 33259 - исп. "В"
Межцентровое расстояние 295
Диаметр отверстий, мм 22
Внешний диаметр, мм 335
Количество отверстий, шт. 12
Внутренний диаметр, мм 222
