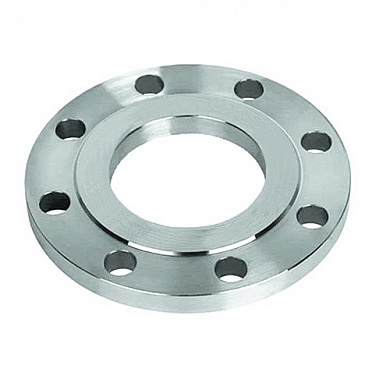

Фланец стальной 150 плоский РУ 16 ст.09г2с

Фланец плоский выглядит как диск или кольцо с центральным проходом для свободного передвижения транспортируемой среды, вокруг которого равномерно размещены отверстия для крепежа. Фланец плоский крепится к трубопроводу посредством сварки. Для этого трубу заводят во фланец на 2/3 его глубины и приваривают с помощью внутреннего и наружного шва.
Зону стыка фланцев уплотняют прокладками из резины, фторопласта, паронита. Но могут использоваться уплотнители и из других эластичных материалов.
Характеристики
Количество в упаковке 135
Вес 7,81
Объем 0,00284
Рабочая среда вода, пар
Номинальный диаметр (DN) 150
Номинальное давление (PN) 16
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь 09г2с
Межосевой диаметр, мм 240
Диаметр выступа, мм 212
Высота выступа, мм 3
Единица измерения шт
Соответствие ГОСТ ГОСТ 12820-80 исп. 1/ГОСТ 33259 - исп. "В"
Межцентровое расстояние 240
Диаметр отверстий, мм 22
Внешний диаметр, мм 280
Количество отверстий, шт. 8
Внутренний диаметр, мм 161
